تداخل الکترومغناطیسی یک دستگاه خلاء ولتاژ بالا چیست؟
من به عنوان تأمین کننده واسطه های خلاء ولتاژ بالا ، اغلب با سؤالات فنی مختلفی از مشتریان روبرو می شوم. یکی از مباحث متداول پرسیده شده ، تداخل الکترومغناطیسی (EMI) از مداخلات خلاء ولتاژ بالا است. در این وبلاگ ، من به طور جامع توضیح خواهم داد که تداخل الکترومغناطیسی از یک واسطه خلاء ولتاژ بالا ، منابع ، تأثیرات و اقدامات کاهش آن چیست.
تداخل الکترومغناطیسی چیست؟
تداخل الکترومغناطیسی به پدیده ای اشاره دارد که سیگنال های الکترومغناطیسی تولید شده توسط یک دستگاه الکتریکی یا الکترونیکی باعث اختلال در عملکرد طبیعی سایر دستگاه ها در همان محیط الکترومغناطیسی می شوند. این تداخلات می توانند به صورت تداخل انجام شده (منتقل شده از طریق هادی ها) یا تداخل تابشی (از طریق هوا به عنوان امواج الکترومغناطیسی منتقل شوند).
منابع تداخل الکترومغناطیسی در مداخلات خلاء ولتاژ بالا
- روند انقراض قوس
هنگامی که یک دستگاه خلاء ولتاژ بالا مدار را می شکند ، یک قوس بین مخاطبین تشکیل می شود. تغییر سریع جریان و ولتاژ در طی فرآیند انقراض قوس ، مقدار زیادی انرژی الکترومغناطیسی ایجاد می کند. با جدا شدن مخاطبین ، جریان به طور ناگهانی کاهش می یابد و ولتاژ در سراسر مخاطبین به سرعت بالا می رود. این تغییر ناگهانی در پارامترهای الکتریکی منجر به تولید امواج الکترومغناطیسی با فرکانس بالا می شود که منبع قابل توجهی از تداخل الکترومغناطیسی است. - سوئیچینگ گذرا
عملیات اختتامیه و باز شدن قطع کننده خلاء ولتاژ بالا باعث تعویض گذرا می شود. در حین بسته شدن ، مخاطبین در تماس هستند و ممکن است یک جریان کوتاه مدت وجود داشته باشد. هنگام باز شدن ، وقفه فعلی باعث ایجاد سنبله ولتاژ می شود. این گذرا می تواند از طریق سیستم قدرت گسترش یابد و تداخل الکترومغناطیسی در محیط اطراف ایجاد کند. - ارتعاشات و حرکات مکانیکی
اجزای مکانیکی قطع کننده خلاء ولتاژ بالا ، مانند مکانیسم کار ، ممکن است در حین کار ارتعاشاتی ایجاد کند. این ارتعاشات می تواند باعث تغییر در میدان الکترومغناطیسی در اطراف قطع کننده شود ، به خصوص هنگامی که قطعات فلزی نسبت به یکدیگر حرکت می کنند. میدان مغناطیسی در حال تغییر می تواند جریانهای الکتریکی را در هادی های اطراف القا کند و در نتیجه تداخل الکترومغناطیسی ایجاد شود.
تأثیر تداخل الکترومغناطیسی
- تأثیر بر سیستم برق
تداخل الکترومغناطیسی می تواند باعث نقص در دستگاه های محافظت از سیستم قدرت شود. سیگنال های تداخل فرکانس بالا ممکن است توسط رله ها و سایر تجهیزات حفاظت به عنوان سیگنال های گسل تفسیر شوند و منجر به کاهش کاذب شوند. این می تواند عملکرد عادی شبکه برق را مختل کند ، باعث قطع برق شود و بر قابلیت اطمینان منبع تغذیه تأثیر بگذارد. - تأثیر بر تجهیزات الکترونیکی
در سیستم های قدرت مدرن ، تعداد زیادی دستگاه الکترونیکی مانند سیستم های کنترل ، تجهیزات ارتباطی و ابزارهای اندازه گیری وجود دارد. تداخل الکترومغناطیسی می تواند باعث ایجاد خطایی در نتایج اندازه گیری این ابزارها شود ، عملکرد طبیعی سیستم های ارتباطی را مختل کند و حتی به اجزای الکترونیکی حساس آسیب برساند. به عنوان مثال ، سیگنال های تداخل ممکن است نویز را به سیگنال های کنترل تجهیزات وارد کنند و عملکرد دقیق تجهیزات را دشوار می کند. - تأثیرات زیست محیطی
تداخل الکترومغناطیسی تابش شده از مداخلات خلاء ولتاژ بالا همچنین می تواند در محیط اطراف تأثیر بگذارد. این ممکن است در عملکرد عادی سیستم های ارتباطی رادیویی مانند تلفن های همراه ، رادیو و شبکه های بی سیم تداخل داشته باشد. علاوه بر این ، قرار گرفتن در معرض طولانی مدت در زمینه های الکترومغناطیسی با شدت بالا ممکن است خطرات بالقوه سلامتی برای انسان داشته باشد ، اگرچه اثرات خاص هنوز موضوع تحقیقات مداوم است.
اقدامات کاهش برای تداخل الکترومغناطیسی
- محافظ
استفاده از مواد محافظ یک روش مؤثر برای کاهش تداخل الکترومغناطیسی تابش است. یک سپر فلزی را می توان در اطراف قطع کننده خلاء ولتاژ بالا نصب کرد تا امواج الکترومغناطیسی از گسترش به محیط اطراف جلوگیری شود. سپر باید به درستی پایه گذاری شود تا اطمینان حاصل شود که جریان های ناشی از آن می توانند با خیال راحت تخلیه شوند. - تصفیه
مدارهای فیلتر شده را می توان به خطوط برق متصل به قطع کننده خلاء ولتاژ بالا برای سرکوب تداخل الکترومغناطیسی انجام داد. این فیلترها می توانند سیگنال های تداخل فرکانس بالا را مسدود کنند در حالی که اجازه می دهند جریان فرکانس قدرت عادی از آن عبور کند. انواع متداول فیلترها شامل فیلترهای پاس کم است که برای عبور سیگنال های کم فرکانس طراحی شده و سیگنال های فرکانس بالا را کاهش می دهند. - بهبود طراحی قطع کننده
با بهینه سازی طراحی قطع کننده خلاء ولتاژ بالا ، مانند بهبود مواد و شکل تماس ، فرآیند انقراض قوس می تواند پایدارتر باشد. یک فرآیند انقراض قوس پایدار ، تغییرات ناگهانی در جریان و ولتاژ را کاهش می دهد و از این طریق تولید تداخل الکترومغناطیسی را کاهش می دهد. علاوه بر این ، با استفاده از مکانیسم های کاربردی پیشرفته می تواند گذرگاه های سوئیچینگ و ارتعاشات مکانیکی را کاهش داده و باعث تداخل بیشتر الکترومغناطیسی شود.
محصولات و تداخل الکترومغناطیسی ما

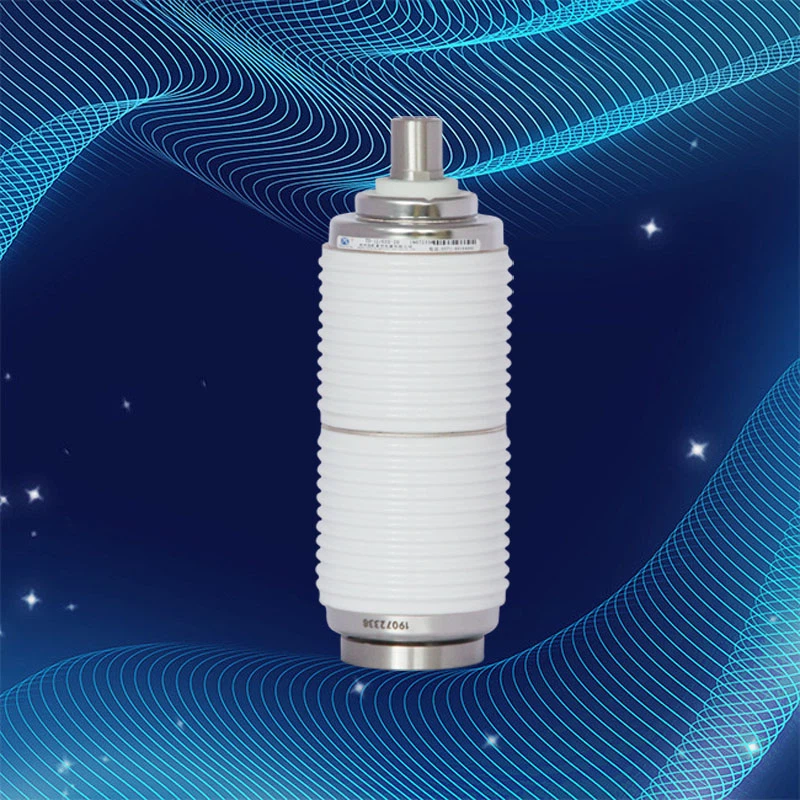

به عنوان یک تأمین کننده حرفه ایقطع کننده خلاء ولتاژ بالا، ما به خوبی از اهمیت کاهش تداخل الکترومغناطیسی آگاه هستیم. محصولات ما با فناوری پیشرفته طراحی شده اند تا منابع تداخل الکترومغناطیسی را به حداقل برسانند. ما از مواد تماس با کیفیت بالا و سازه های تماس بهینه شده برای اطمینان از یک فرآیند انقراض قوس صاف استفاده می کنیم. علاوه بر این ، ما اقدامات محافظتی و فیلتر موثر را در طراحی محصول خود انجام داده ایم تا تأثیر تداخل الکترومغناطیسی بر سیستم برق و تجهیزات اطراف آن کاهش یابد.
اگر به ما علاقه داریدقطع کننده خلاء برای قطع کننده مدار خلاء، می توانید بررسی کنیدقیمت قطع کننده خلاءدر وب سایت ما ما متعهد هستیم تا محصولات با کیفیت بالا را با تداخل الکترومغناطیسی کم برای پاسخگویی به نیازهای مشتریان ارائه دهیم.
اگر در مورد مداخلات خلاء ولتاژ بالا یا تداخل الکترومغناطیسی سؤال دارید ، یا اگر علاقه مند به خرید محصولات ما هستید ، لطفاً با ما تماس بگیرید. ما یک تیم پشتیبانی فنی حرفه ای داریم که می تواند اطلاعات و راه حل های دقیق را در اختیار شما قرار دهد. ما مشتاقانه منتظر ایجاد همکاری طولانی مدت با شما هستیم.
منابع
- "سازگاری الکترومغناطیسی در سیستم های برق" توسط دیوید A. وستون.
- "قطع کننده خلاء ولتاژ بالا: تئوری ، طراحی و کاربرد" توسط MSJ Hashmi.
- استانداردهای IEEE در مورد سازگاری الکترومغناطیسی برای تجهیزات برق.
