سلام! من به عنوان تأمین کننده Interupters VCB ، اغلب در مورد نوع گاز مورد استفاده در این مؤلفه های مهم سؤال می کنم. بنابراین ، بیایید درست شیرجه بزنیم و آن را بشکنیم.
اول از همه ، ممکن است تعجب کنید که می دانید یک قطع کننده VCB (خلاء مدار) به گازهای سنتی مانند آنچه در برخی دیگر از شکن های مدار پیدا می کنید ، تکیه نمی کند. درعوض ، از خلاء به عنوان محیط قطع کننده خود استفاده می کند. درست است ، خلاء! خلاء فضایی عاری از ماده است و در زمینه یک قطع کننده VCB ، مزایای بسیار شگفت انگیزی را ارائه می دهد.
هنگامی که نوبت به قطع یک مدار برقی می رسد ، کلید این است که به سرعت قوس را که هنگام جدا شدن مخاطبین تشکیل می شود ، خاموش کنید. در یک قطع کننده VCB ، محیط خلاء نقش مهمی در این فرآیند دارد. از آنجا که مولکول های گاز بسیار کمی در خلاء وجود دارد ، قوس خود را سخت می کند. مقاومت دی الکتریک بالای خلاء امکان انقراض سریع قوس را فراهم می کند ، به این معنی که مدار می تواند با خیال راحت و کارآمد قطع شود.
بیایید کمی بیشتر در مورد نحوه عملکرد این همه صحبت کنیم. در داخل یک قطع کننده VCB ، دو مخاطب اصلی وجود دارد - یک تماس ثابت و یک تماس متحرک. هنگامی که قطع کننده مدار در موقعیت بسته قرار دارد ، این مخاطبین در حال لمس هستند و به جریان می دهند تا جریان از طریق مدار جریان یابد. اما هنگامی که یک وضعیت بیش از حد یا خطای رخ می دهد ، تماس متحرک به سرعت از تماس ثابت دور می شود. با جدا شدن مخاطبین ، یک قوس به دلیل یونیزاسیون مقدار کمی از گاز که هنوز هم در محفظه خلا وجود دارد تشکیل می شود.
با این حال ، به دلیل خاصیت منحصر به فرد خلاء ، قوس به سرعت خاموش می شود. یونها و الکترون هایی که قوس را تشکیل می دهند به سرعت نوترکیب می شوند و مقاومت دی الکتریک خلاء بین مخاطبین ترمیم می شود. این اجازه می دهد تا VCB قطع کننده مدار را قطع کند و از آسیب بیشتر سیستم الکتریکی جلوگیری کند.
اکنون ممکن است در مورد ساخت یک قطع کننده VCB برای حفظ این محیط خلاء تعجب کنید. خوب ، این یک طراحی با دقت مهندسی شده است. محفظه خلاء به طور معمول از یک پاکت سرامیکی یا شیشه ای ساخته شده است که از نظر هرمتیک مهر و موم شده است. این تضمین می کند که خلاء داخل محفظه به مرور زمان دست نخورده باقی بماند. مخاطبین از مواد خاصی ساخته شده اند که می توانند در برابر درجه حرارت بالا و فشارهای مکانیکی مرتبط با وقفه ARC مقاومت کنند.
یکی از موارد عالی در مورد استفاده از خلاء به عنوان رسانه قطع کننده ، دوستی محیطی آن است. بر خلاف برخی دیگر از شکن های مدار که از گاز SF6 (گوگرد هگزافلوراید) استفاده می کنند ، که یک گاز گلخانه ای قوی است ، مداخلات VCB هیچ تأثیر محیطی منفی ندارند. این امر باعث می شود که آنها یک انتخاب پایدارتر برای سیستم های برقی ، به ویژه در دنیای امروز که نگرانی های زیست محیطی اولویت اصلی آن است ، باشد.

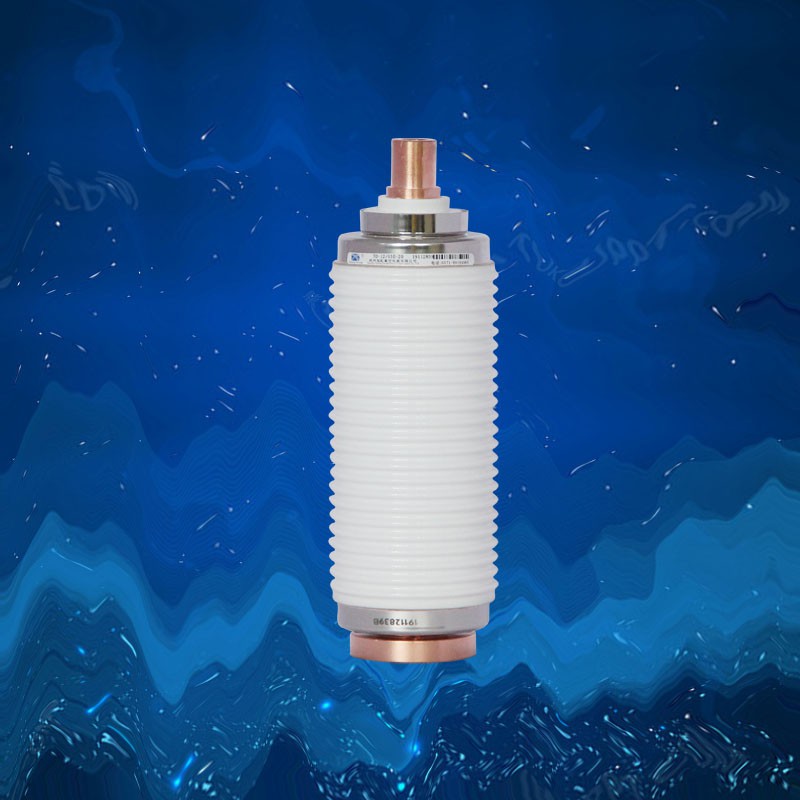

انواع مختلفی از مداخلات VCB در بازار موجود است که هر یک برای برنامه های خاص طراحی شده اند. برای برنامه های ولتاژ متوسط ، می توانید ما را بررسی کنیدقطع کننده خلاء ولتاژ متوسطبشر اینها برای کنترل ولتاژ در محدوده چند کیلوولت به ده ها کیلوولت طراحی شده اند و معمولاً در شبکه های توزیع استفاده می شوند.
اگر به دنبال گزینه جمع و جور تر و قابل اعتماد تر هستید ، ماقطع کننده خلاء قالبممکن است انتخاب درستی باشد. اینها در یک محفظه قالب بندی شده محصور شده اند ، که محافظت بیشتری را فراهم می کند و باعث می شود آنها برای طیف گسترده ای از برنامه ها مناسب باشند.
و برای کسانی که به VCB های ولتاژ متوسط احتیاج دارند به طور خاص برای ولتاژ متوسط ، ما ارائه می دهیمقطع کننده خلاء برای MV VCBبشر این یک گزینه با کارایی بالا است که برای پاسخگویی به نیازهای خواستار سیستم های الکتریکی ولتاژ متوسط طراحی شده است.
بنابراین ، به طور خلاصه ، نوع "گاز" مورد استفاده در یک قطع کننده VCB در واقع یک خلاء است. این رویکرد منحصر به فرد مزایای بسیاری از جمله انقراض سریع قوس ، قابلیت اطمینان بالا و دوستی محیطی را ارائه می دهد. این که آیا شما در حال کار بر روی یک پروژه برقی در مقیاس کوچک یا یک نصب بزرگ صنعتی هستید ، یک قطع کننده VCB می تواند یک راه حل ایمن و کارآمد برای قطع مدارهای الکتریکی ارائه دهد.
اگر در بازار یک قطع کننده VCB هستید ، من شما را ترغیب می کنم تا به او دست یابید و مکالمه را شروع کنید. ما تیمی از متخصصان داریم که می توانند به شما در یافتن محصول مناسب برای نیازهای خاص خود کمک کنند. این که آیا شما در مورد مشخصات فنی ، نصب یا تعمیر و نگهداری سؤال دارید ، ما برای کمک به شما اینجا هستیم. بنابراین ، در تماس با ما دریغ نکنید و بیایید بحث کنیم که چگونه می توانیم با هم کار کنیم تا الزامات حفاظت از الکتریکی شما را برآورده کنیم.
منابع
- سیستم های برق الکتریکی توسط Ali A. Chowdhury
- مهندسی ولتاژ بالا توسط خانم Naidu و V. Kamaraju
